Integrador para bobina Rogowski AO-DA05-1

INTEGRADOR AO-DA05-1

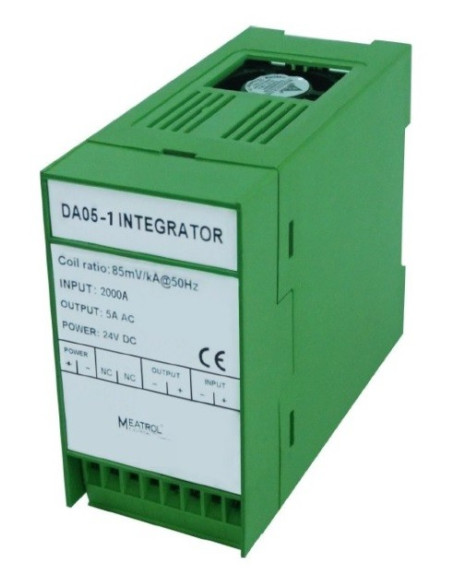

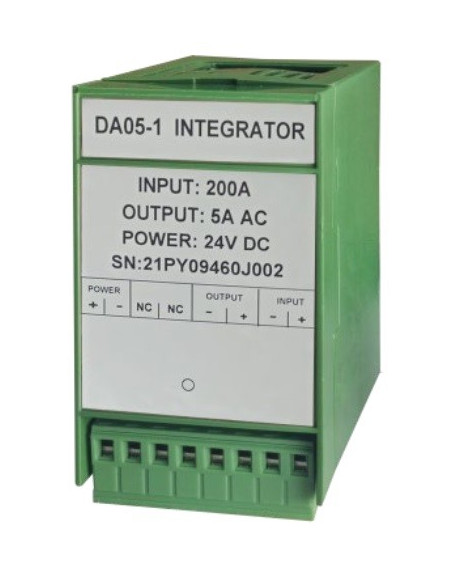

- AO-DA05-1 es un integrador de bobina Rogowski de salida 5A.
- Su fuente de alimentación es de 24V dc，≤15W

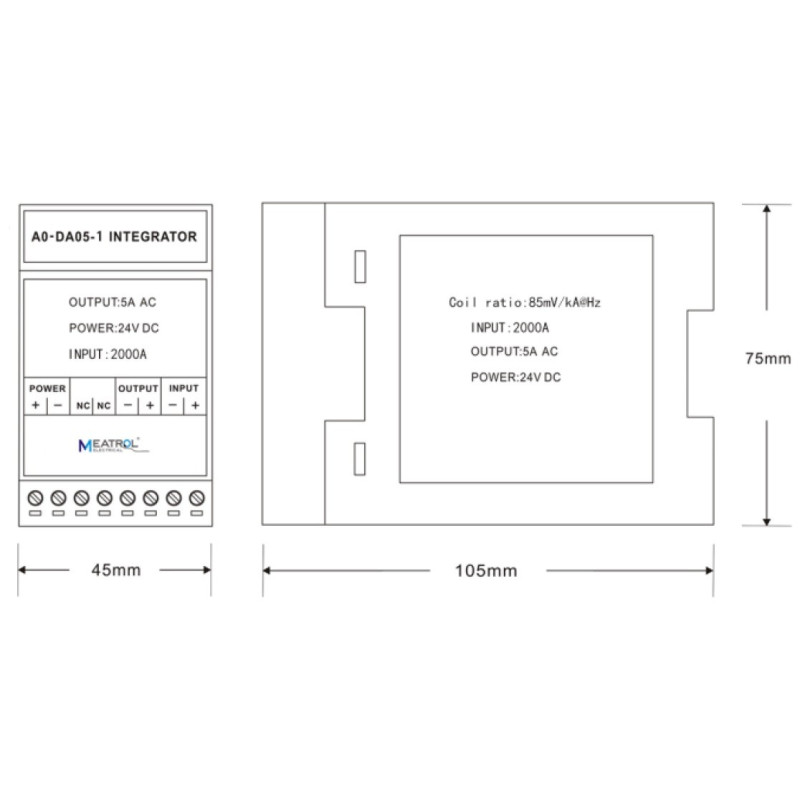

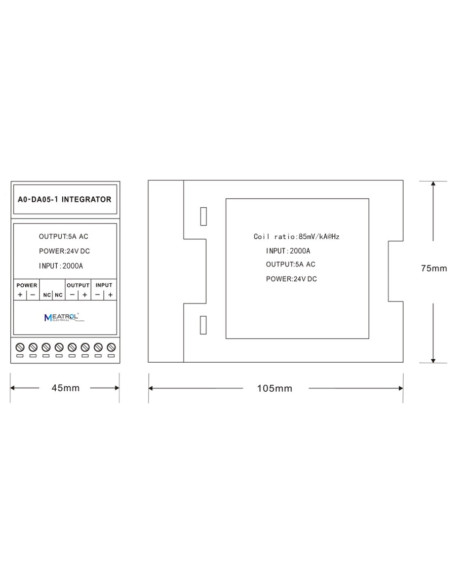

- AO-DA05-1 cumple con las instalaciones de pista de sujeción estándar.

¿Qué hace un Integrador?

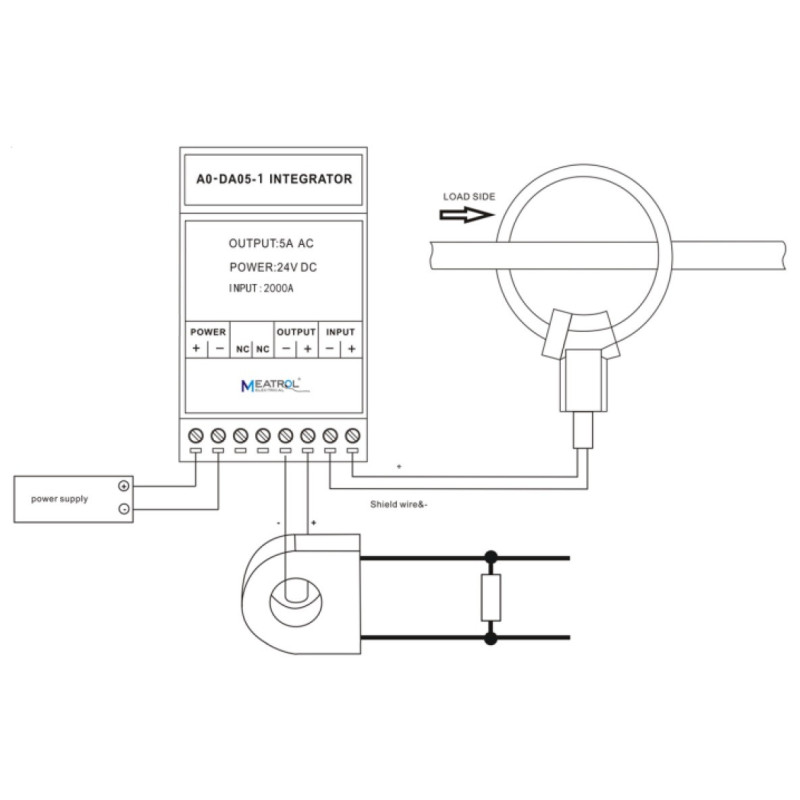

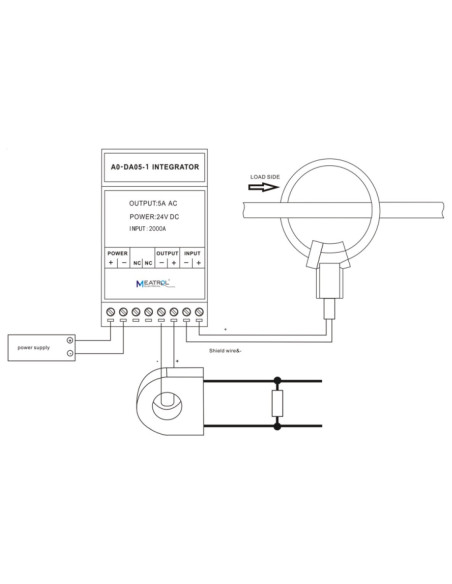

• La salida de la bobina Rogowski es una señal mV de voltaje débil, el DA05-1 tiene la capacidad de amplificarla y convertirla en una señal estándar que podría ser captada por un multímetro y un osciloscopio.
• La salida de la bobina Rogowski es proporcional a la frecuencia de la corriente medida, la ecualización de la señal garantiza una respuesta lineal en un amplio rango de frecuencia. DA05-1 permite utilizar bobinas en diferentes frecuencias de la red eléctrica, manteniendo el mismo nivel de salida sobre las frecuencias.
• Un integrador es esencial para ecualizar y desplazar 90° la señal de salida de las bobinas de Rogowski. Consiste en un circuito electrónico activo con compensación despreciable y una buena linealidad.

Características:
a.  El AO-DA05-1 se puede combinar con cualquier modelo y tamaño de bobinas Y-FCT, NRC o ZRC,MRC Rogowski.
b.  Los valores disponibles son: 0~5A AC.
c.  Alto ancho de banda de 30 a 5kHz
d.  Bajo pedido, el valor de entrada se puede personalizar según la aplicación.
e.  Debido a sus características específicas, la bobina Rogowski flexible es una solución extremadamente cómoda para la medición de corriente y se puede utilizar en una serie de casos en los que los transductores de corriente tradicionales no son soluciones adecuadas.

- Las bobinas de Rogowski se han utilizado para la detección y medición de corrientes eléctricas durante décadas. Se basan en un principio simple: una bobina con "núcleo de aire" se coloca alrededor del conductor en forma toroidal y el campo magnético producido por la corriente induce un voltaje en la bobina. La salida de voltaje es proporcional a la tasa de cambio de la corriente. Cuando este voltaje se integra, produce una salida proporcional a la corriente.
- Mediante el uso de técnicas de bobinado de precisión, especialmente desarrolladas para este fin, las bobinas se fabrican de manera que su salida no se vea influenciada por la posición del conductor dentro del toroide y para rechazar la interferencia de campos magnéticos externos causados, por ejemplo, por conductores cercanos. .
- Básicamente, un sistema de medición de corriente de bobina Rogowski consta de una combinación de una bobina y un sistema electrónico de acondicionamiento. Los transductores de corriente de bobina Rogowski se utilizan para la medición de CA.
- Las bobinas de Rogowski se pueden utilizar en circunstancias similares a los transformadores de corriente pero para muchas aplicaciones.

Tienen ventajas considerables:
•  Amplio rango dinámico.
• Alta linealidad.
• Muy útil con conductores de gran tamaño o forma irregular o en lugares de acceso limitado. Gracias a la estructura sin núcleo duro, la bobina se puede fabricar fácilmente según la aplicación o el espacio disponible.
• A diferencia de los transductores de corriente tradicionales, no hay peligro de secundarios en circuito abierto.
• No pueden dañarse por grandes sobrecargas.
• No son intrusivos. No extraen energía del circuito principal que transporta la corriente que se va a medir.
• También son livianos y, en algunas aplicaciones, son lo suficientemente livianos como para suspenderlos en el conductor que se está midiendo.
- El transductor no mide corrientes continuas pero, a diferencia de un transformador de corriente, puede realizar mediciones precisas de la componente de CA incluso si hay una gran componente de CC superpuesta, ya que no hay un núcleo de hierro que provoque la saturación. Esta función es muy útil para medir corrientes de ondulación, por ejemplo, en sistemas de carga de baterías.
