AO-120-01C Sensor Dirección y velocidad del Viento Combinadas

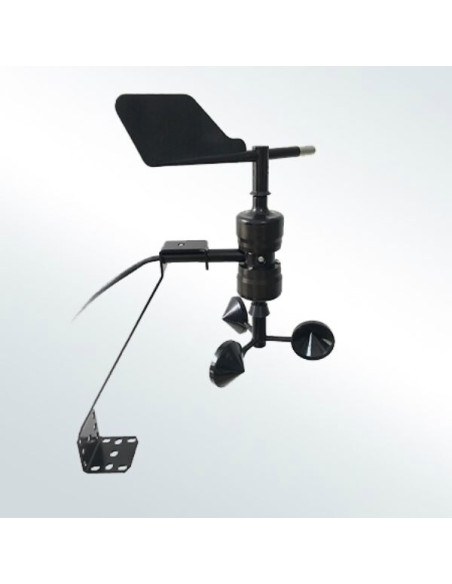

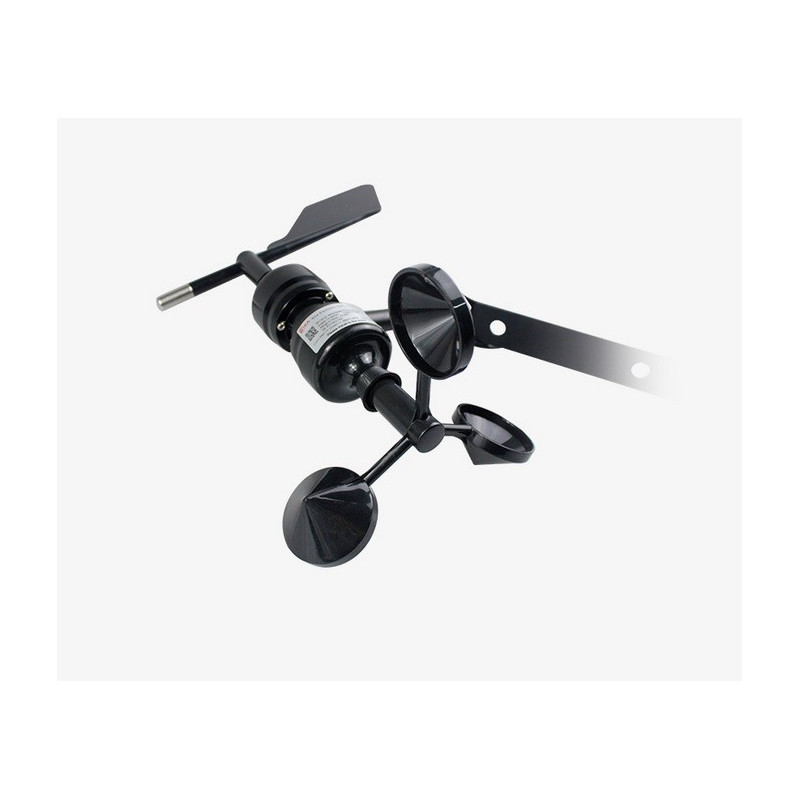

El sensor combinado de velocidad y dirección del viento AO-120-01C se ensambla con piezas mecanizadas con precisión de aleación de aluminio, que tiene una alta resistencia y una instalación conveniente.

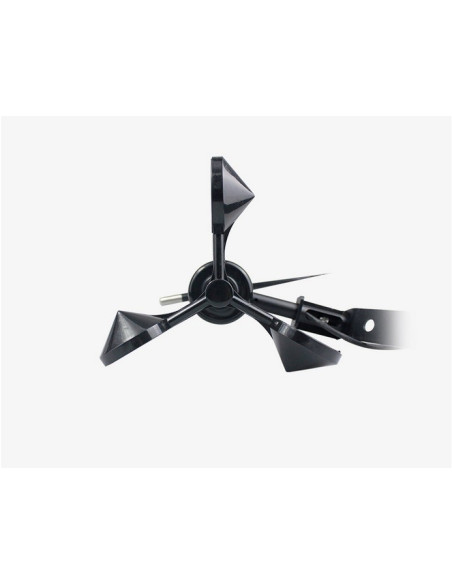

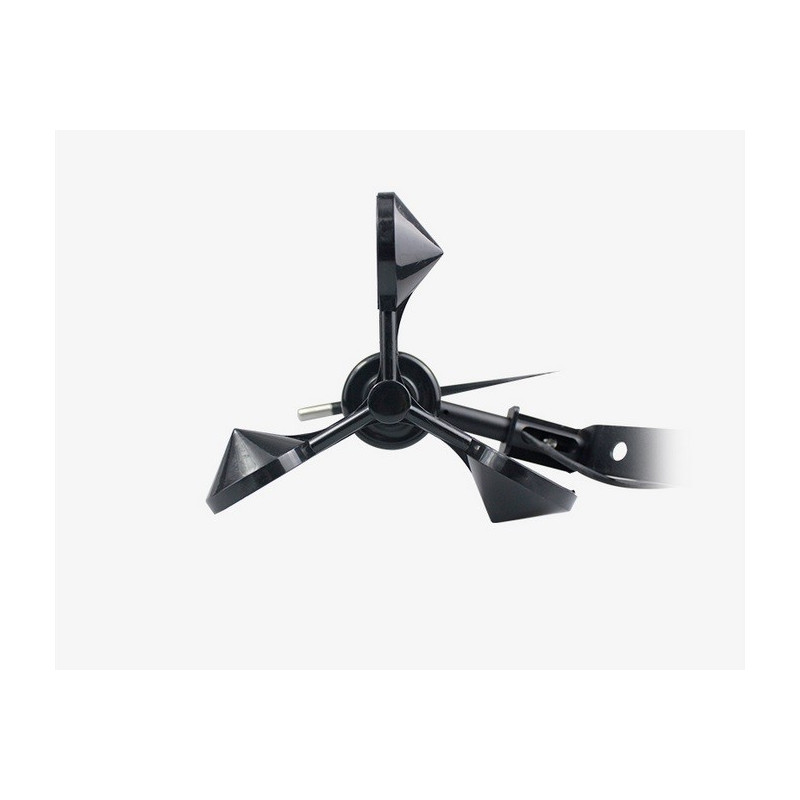

La parte de velocidad del viento adopta la estructura de copa de tres vientos tradicional, la copa de viento está hecha de material de fibra de carbono, el rendimiento de arranque es bueno, el rango de medición es grande, la linealidad es buena, estable y confiable.
La parte de dirección del viento adopta una dirección de viento de baja inercia para responder a la dirección del viento.
Cuando cambia la dirección del viento, la rueda trasera acciona el sensor de ángulo para detectar el cambio de acimut, generando así un cambio en la salida de la señal eléctrica.
CARACTERISTICAS
* Sensor combinado de velocidad y dirección del viento
* Umbral de arranque bajo
* Buena resistencia a la corrosión
* Diseño compacto y ligero.
* Fácil instalación
APLICACIONES
* Monitorización ambiental
* Puente y túnel
* Generación de energía solar y eólica.
* Evaluación de recursos eólicos
* Estación meteorológica automática
* Agricultura
|
Item
|
Technical Specification |
|||
| Wind Speed | Wind Direction | |||
|
Range
|
0-45m/s(current or voltage ouput),
0-70m/s(pulse,RS485,RS232 output)
|
0-360° | ||
|
Resolution
|
0.1m/s
|
1° | ||
|
Accuracy
|
±(0.3+0.03V)m/s ,V is current wind speed |
≤±3° | ||
|
Acquisition Cycle
|
3s |
|||
| Starting wind speed | 0.5m/s | |||
|
Limited wind speed
|
75m/s |
|||
|
Supply
|
5V(only for digital output),12-24VDC |
|||
|
Output Signal
|
RS485,4-20mA,0-5V,RS232,pulse(NPN,only for wind speed) | |||
| Operating Temperature | -40℃-+70℃ | |||
| Ingress Protection | IP65 | |||
| Main material | Aluminum alloy and carbon fiber | |||
| Storage | 10-60℃@20%-90%RH | |||
| Cable length | Default 2.5m,other length is optional | |||
| Installation bracket | attached | |||
| Weight(unpacked) | 700g | |||
PARAMETER SELECTION TABLE
| Remark |
Series
|
Type
|
Supply
|
Output
|
Cable Length
|
|
| AO |
|
|
|
|
|
|
|
120
|
|
|
|
|
|
|
|
|
01C
|
|
|
|
|
|
|
|
|
A
|
|
|
12-24VDC
|
|
|
|
|
B
|
|
|
5V(only for digital output)
|
|
|
|
|
X
|
|
|
Other
|
|
|
|
|
|
A
|
|
4-20mA(0-45m/s,0-360°)
|
|
|
|
|
|
B
|
|
RS485(0-70m/s,0-360°)
|
|
|
|
|
|
C
|
|
0-5V(0-45m/s,0-360°)
|
|
|
|
|
|
D
|
|
RS232(0-70m/s,0-360°)
|
|
|
|
|
|
E
|
|
Pulse for wind speed
Wind direction output is optional(0-70m/s,0-360°)
|
|
|
|
|
|
X
|
|
Other
|
|
|
|
|
|
|
2500
|

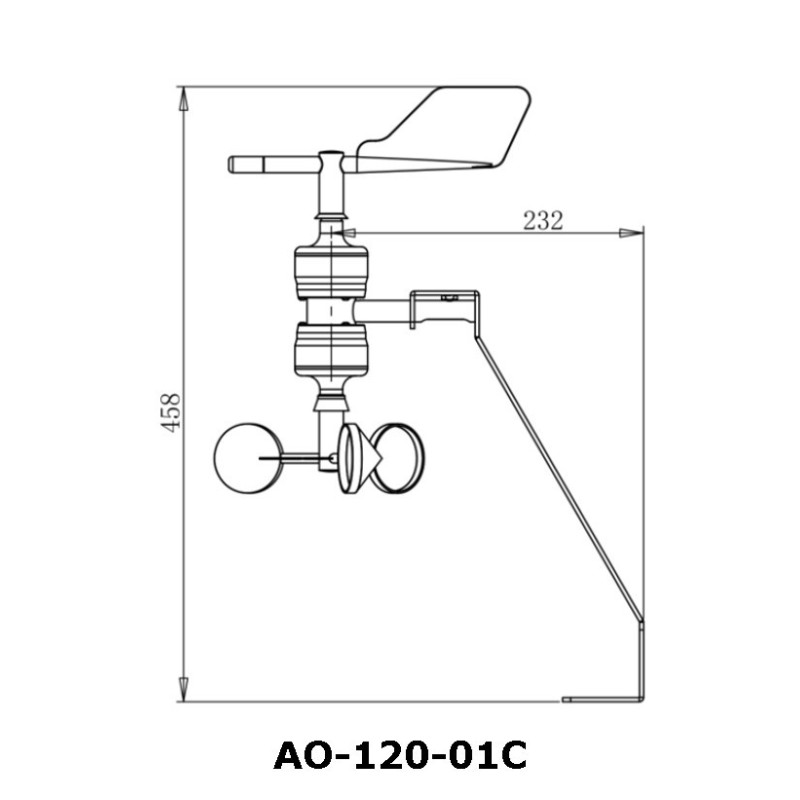

Units:mm（typ）
|
|
|
|
|
|
|
...
|
Units:mm
|
|
|
|
|
|
|
|
|
Example: AO-120-01CAA2500 Supply:12-24V,Output:4-20mA,Cable Length:2.5m.
