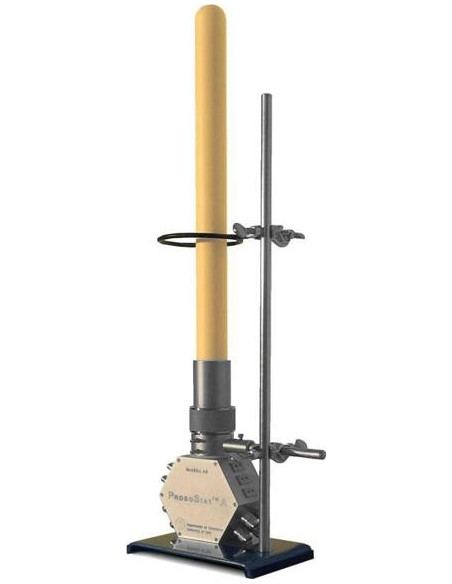

ProboStat Accesorio de Prueba Versátil de Alta Temperatura

ProboStat™ es un soporte de la célula y muestra para la medición de propiedades eléctricas y electroquímicas, transporte parámetros y cinética de materiales, interfaces solidgas y electrodos bajo ambientes controlados a altas temperaturas hasta 1600 ° C.

El sistema ProboStat ofrece una alternativa rentable para el desarrollo y construcción de su propia prueba de fijación de caracterización y ensayo de materiales inorgánicos, Electrocerámica, componentes de la célula de combustible, materiales de la membrana, etc..
Kits opcionales disponibles para comenzar con las pilas de combustible, pruebas de muestras (mayor resistencia y efecto termoeléctrico Seebeck), Van der Pauw conductividad superficial y mediciones vacío óptico andor. Una gama completa de piezas de repuesto están disponibles también.

Brief description

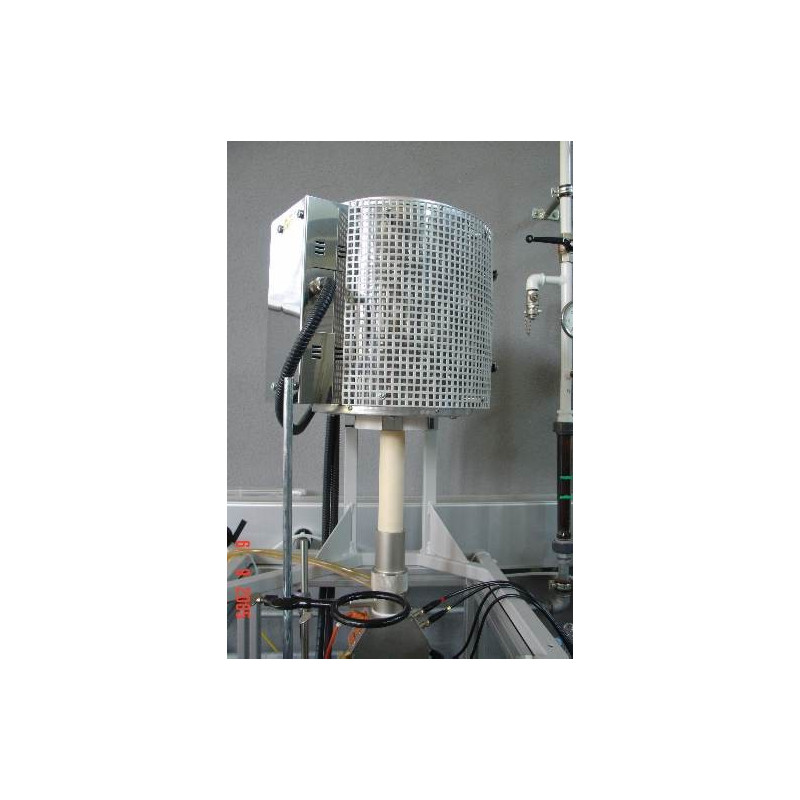

The sample under test rests on a ca. 50 cm long support tube of alumina, inside a closed outer tube of alumina or silica. The sample can be contacted with 2, 3 or 4 electrodes of e.g. platinum, using disk, van der Pauw, or bar geometries. A spring-loaded alumina assembly holds the sample and electrodes in place. 16 electrical feedthroughs allow use of 4 shielded electrode leads, surface guard, and up to three thermocouples (e.g. for Seebeck coefficient measurements). Electrical connections are made via coax cables suitable for standard impedance spectrometer connectors, and standard thermocouple compensation cables. Gases can be fed in single or dual chamber modes directly onto or from electrodes, allowing measurements under controlled atmospheres, transport number measurements in gradients, and testing of fuel cell, pump, and sensor components. Gas supply is via Swagelok quick-connects.

Materials properties measured and applicable methods

• Conductivity vs T, pO₂, pH₂O, etc.
• DC, AC, impedance spectroscopy
• Dielectric properties, loss, etc.
• Disk, van der Pauw, and bar geometries
• 2, 3, and 4 electrodes
• Ionic transport number
• Proton transport number
• H/D isotope effects
• Seebeck coefficient
• I-V-characteristics
• Fuel cell components and single cell testing
• Electrode kinetics
• Electrochemical pumping, gas permeation and electrocatalysis with gas analysis (e.g. GC or MS) on outlets
• Sensor testing
• Poling of ferroelectrics possible with the high-voltage (kV) version
• High-current version
• Annealing or sintering under controlled atmosphere

Unidad base con conectores eléctricos y de gas (latón niquelado ni acero inoxidable)
Tubo de soporte de alúmina de 20 mm de diámetro para celdas de hasta 20 mm (opcional de 25 mm)
Conjunto de resorte de carga para comprimir la celda en el soporte
Malla de alambre Pt y electrodos de red para la recolección de corriente
Conjuntos de electrodos de Pt / alúmina internos y externos
Termopar Tipo K (Chromel / Alumel) para hasta 1200 ° C o Tipo S (Pt / Pt 10% Rh) para temperaturas de hasta 1600 ° C
Tubos de suministro de gas
Tubo de contención exterior de alúmina, 40 mm OD
Manual, herramientas, caja de almacenamiento, soporte, etc.
