VG-DISPLAY INDICADOR UNIVERSAL PARA SENSORES

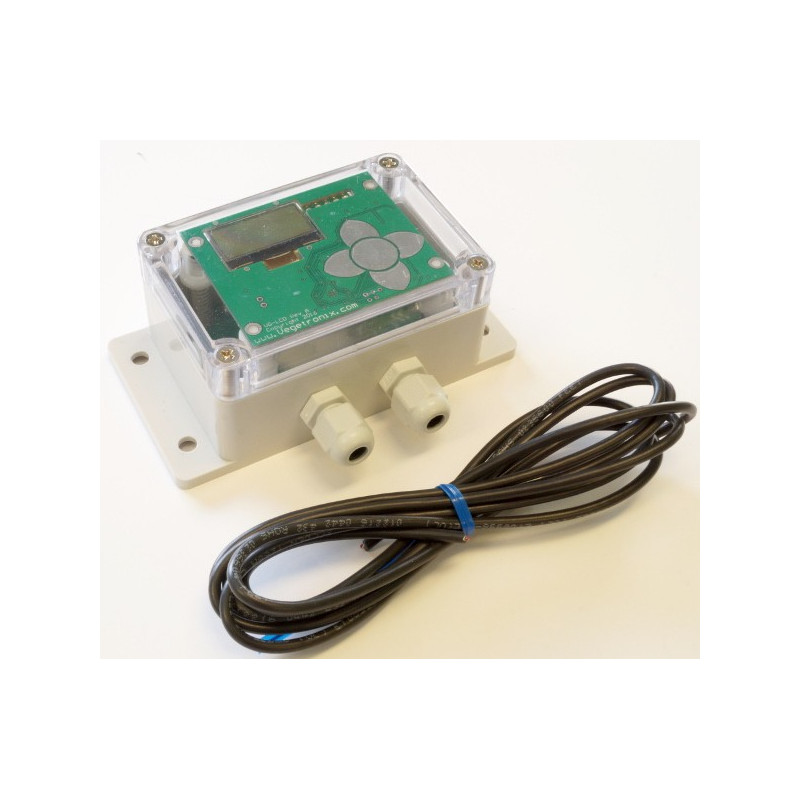

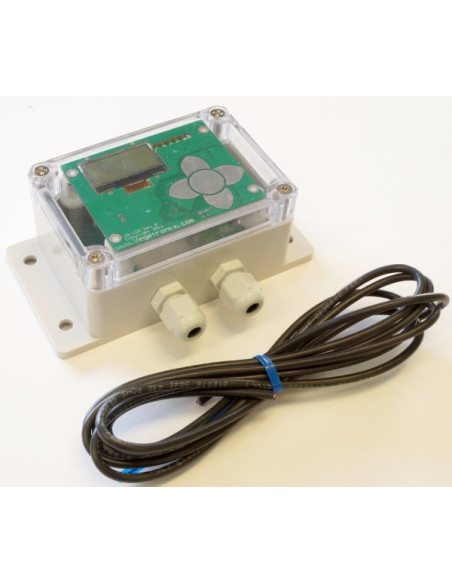

Display de sensor universal inclui:
Placa de circuito, caixa de água, cabo de alimentação e prensa-cabos. Compre sensores separadamente.
Nosso Universal Sensor Display fornece uma maneira conveniente e fácil de visualizar os dados do sensor. É capaz de ler todos os sensores analógicos da marca Vegetronix, bem como muitos sensores analógicos de outros fabricantes.
O visor de sensor universal apresenta um LCD gráfico retroiluminado e uma interface de botão de toque, tudo em um gabinete fácil de montar, robusto e impermeável. O Sensor Display usa prensa-cabos estanques para saídas de cabo. A tela sensível ao toque é responsiva e está protegida pela capa transparente do gabinete.
Usando a tela do menu, você seleciona o tipo de sensor que deseja ler, ou você pode configurar a exibição como um medidor de tensão, contador de eventos ou contador de freqüência. As unidades de medida são configuráveis e estão disponíveis em unidades métricas ou inglesas. A taxa de amostragem e o tempo de espera do sensor são configuráveis. As leituras de entrada podem ser calibradas com um deslocamento e um fator de escala, para que você possa ajustar a calibração do sensor e acomodar quase todos os sensores analógicos lineares.
Nosso design minimiza o uso de energia. No modo de suspensão, a unidade só consome 60uA. A energia do sensor só é ligada antes de fazer uma medição e, em seguida, o visor volta a dormir, até que uma nova amostra precise ser tomada. A luz de fundo pode ser configurada de modo que seja ligada apenas em breve quando o teclado estiver em uso, ou constantemente ligado, se o uso de energia não for uma preocupação.
Universal Sensor Display Specifications
| Sensor Display | |
| Power consumption (Sleep Mode) | 60uA |
| Power consumption (Back Light) | 20 mA |
| Maximum Sensor Input Voltage | 0V to 3.5 VDC. |
| Supply Voltage | 3.5V to 20 VDC. |
| Frequency Counter Range | 1 to 22MHz |
| Dimensions | See drawing below. |
| Sample bits | 10 bit |
| Input Impedance | 1M ohms |
| Operational Temperature | -40C to 85° |
Universal Sensor DisplayWiring Table
| Terminal Block TB1 | ||
| Pin 1 | Red | POWER IN: 3.5V to 24 VDC. (This voltage will be passed to the sensor, so make sure it does not exceed the specifications of your sensor. ) |
| Pin 2 | Black | POWER GROUND |
| Pin 3 | Red | SENSOR POWER |
| Pin 4 | Black | SENSOR INPUT: (0 to 3.3V max) |
| Pin 5 | Bare | SENSOR GROUND |
Universal Sensor Display Drawing
Sensor Display Enclosure Drawing

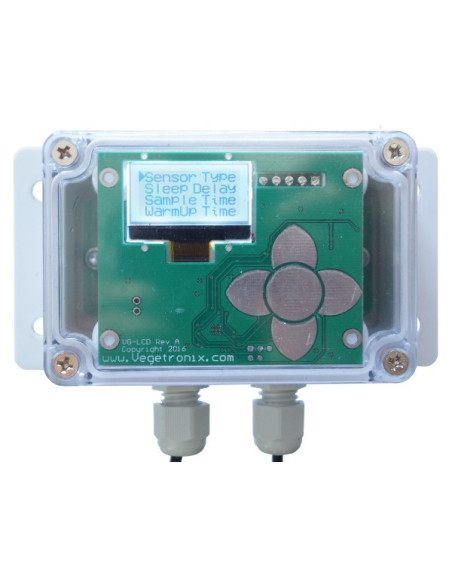

Menu de exibição universal
O menu de exibição é acessado pressionando a tecla central no teclado. Você pode usar o botão esquerdo para sair do menu atual e voltar ao menu anterior. Ao definir valores, use a tecla central para entrar e salvar o valor. Se você usar a tecla esquerda sem pressionar o botão central, os valores não serão salvos.
Exibição de dados - use o botão direito para alternar entre a exibição numérica e gráfica.
Cardápio
Tipo de sensor - Selecione o tipo de sensor
Tensão - Isso lê a tensão do sensor.
VH400 - Isso lê a tensão de um sensor de umidade VH400 e o exibe como porcentagem VWC (Volumetric Water Content).
THERM200 - Isso lê a tensão de um sensor de temperatura THERM200 e mostra em graus Fahrenheit ou Celcius.

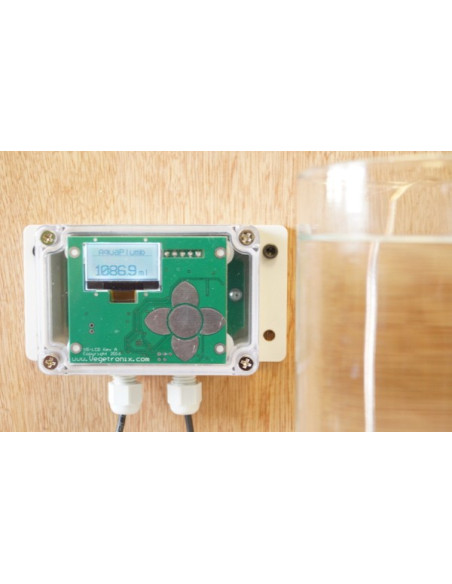

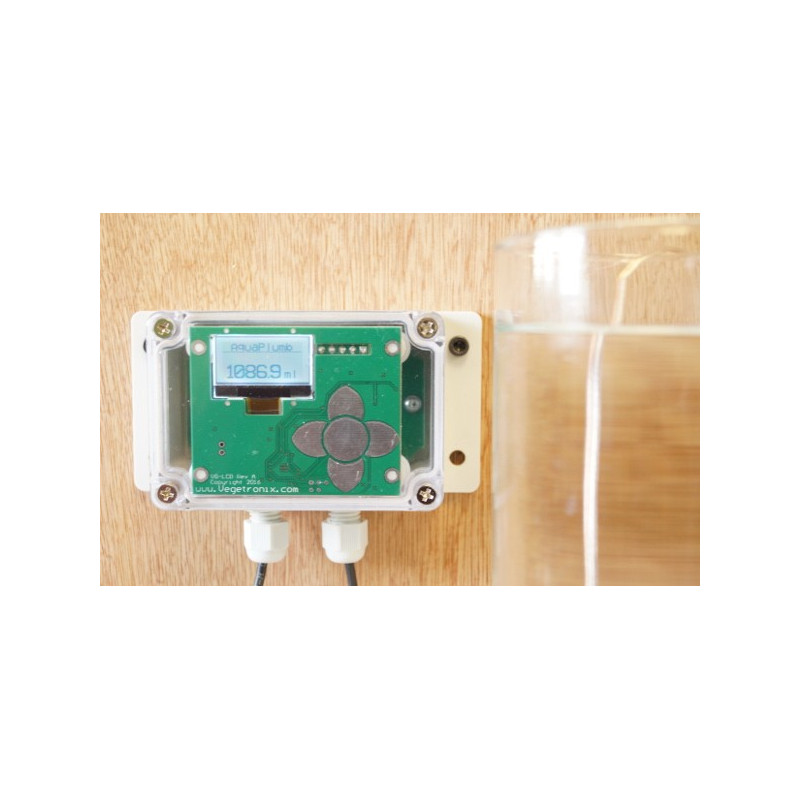

AquaPlumb - Isso lê a tensão de um sensor de nível de água AquaPlumb e o exibe nas unidades AquaPlumb que você selecionou.
Frequência - Isso lê uma freqüência digital (0 a 3V) e a exibe em Hz.
Counter - Isso lê uma contagem de pulsos digital (0 a 3V) e aumenta e exibe a contagem sempre que detecta uma borda de elevação de um pulso.
Duração do sono - Isso determina quanto tempo o visor permanece aceso, até entrar no modo de suspensão. Se quiser que a tela permaneça sempre, defina esse valor como 0. Isso não é recomendado porque ele consumirá muito mais energia.
Atraso de amostra - Este é o período de amostra ou o tempo entre as amostras. O período de amostra real é desta vez mais o tempo de aquecimento do sensor.
Tempo de aquecimento - Defina esta hora para a quantidade de tempo em milissegundos que leva para um sensor se aquecer e se instalar. Defina esta hora para zero, se você quiser que o sensor seja constantemente alimentado e nunca desligue. Definir o valor para zero não é recomendado para o funcionamento normal, pois consumirá muito mais energia. Ao calibrar um sensor AquaPlumb, defina isto como zero e, em seguida, volte-o para um valor diferente de zero depois, para economizar energia.
Offset Cal - Normalmente é definido como 1 para sensores de tensão. Você define esse valor para dimensionar a tensão de leitura. Você precisará definir esse valor para sensores aquaplumb para converter uma voltagem em uma distância ou volume. Esta configuração é útil para dimensionar unidades aquaplumb para o nível desejado.
Scale Cal - Normalmente é definido como 0 para a maioria dos sensores. Se seu sensor tiver um erro de deslocamento, você pode usar esse valor para compensar.
Luz traseira - Isso liga ou desliga a luz de fundo. Desligue a luz de fundo para economizar energia.
Unidades de temperatura - Define as unidades de temperatura para o sensor THERM200 em ° C ou ° F.
Aplumb Units - Isso define as unidades do Sensor Aquaplumb:
- milímetros
- cm
- m
- dentro
- ft
- cc
- ml
- eu
- oz
- gal
