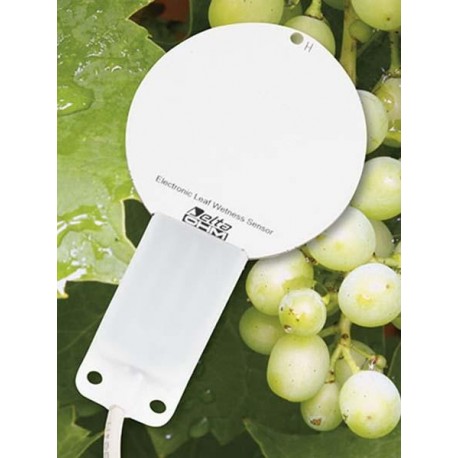

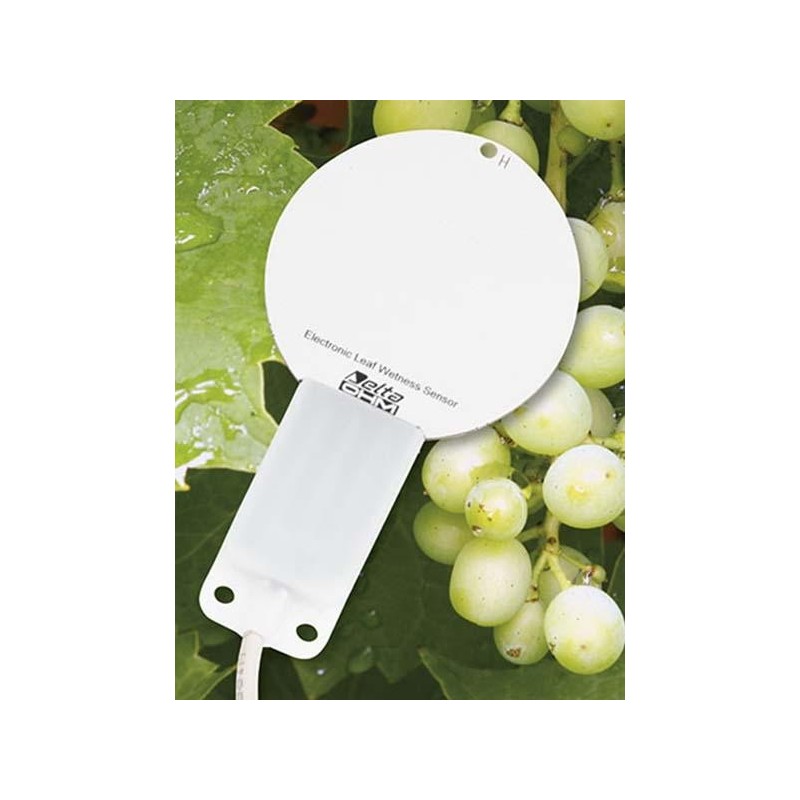

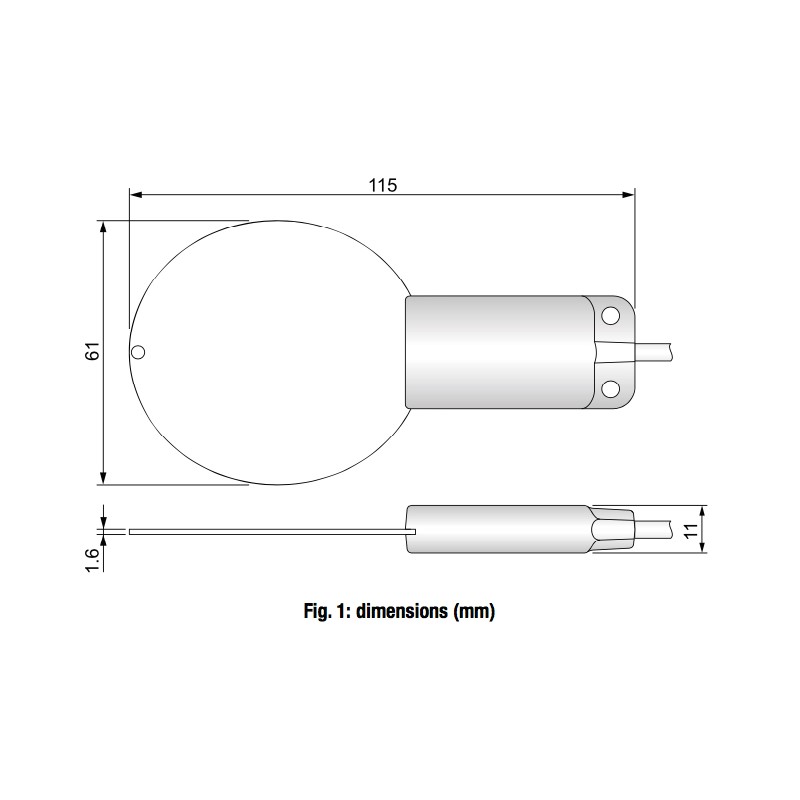

HD 3901 Sensor de Umidade de Folha (0 - 100%)

O sensor de umidade de folha HD3901 detecta a presença de condensação em sua superfície sensível e é projetado para reproduzir com precisão o comportamento termodinâmico de uma folha. O grau de umidade da folha é uma informação básica nos campos da agricultura e floricultura para determinar o tratamento fitossanitário mais apropriado para prevenir infecções fúngicas que podem afetar plantas e culturas na presença de condensação nas folhas.
A superfície dupla sensível permite determinar o grau de umidade na parte superior e inferior da folha, uma característica importante para a obtenção de indicações precisas, uma vez que os dois lados da folha têm diferentes tempos de secagem. Para garantir uma longa duração do sensor, a superfície do sensor é especialmente tratada para resistir aos agentes atmosféricos e aos agentes químicos presentes nos produtos de pesticidas.
A placa de circuito, protegida dentro de uma carcaça selada feita de material plástico, que permite medições confiáveis ​​mesmo em ambientes com alta condensação. O sensor já vem com calibração de fábrica e não requer qualquer calibração pelo usuário. A saída é uma tensão analógica de 0,5 ... 3 V com um cabo de conexão fixo de 5 ou 10 m. Fonte de alimentação 5 ... 18 Vdc.

Operação:

Na superfície sensível do sensor, dois eletrodos são colocados na forma de uma grade. O sensor detecta a mudança na constante dielétrica entre os dois eletrodos causados pela presença de gotículas de água na superfície.
Graças ao seu princípio de funcionamento, o sensor HD3901 pode detectar mesmo a presença de pequenas gotas de água, ao contrário dos sensores comuns que se baseiam na medição de resistência ou condutividade, que exigem que seja detectado entre os dois eletrodos ( um tamanho mínimo).
Os materiais de construção e a cor branca da superfície sensível foram escolhidos para simular, da maneira mais confiável possível, as propriedades térmicas e de radiação de uma folha real.
A saída de tensão analógica de 0,5 ... 3 V corresponde ao nível de umidade 0 ... 100%. O grau (porcentagem) de umidade indica a quantidade de superfície sensível que cobre a água em comparação com a área total da área sensível.

Instalação do sensor:

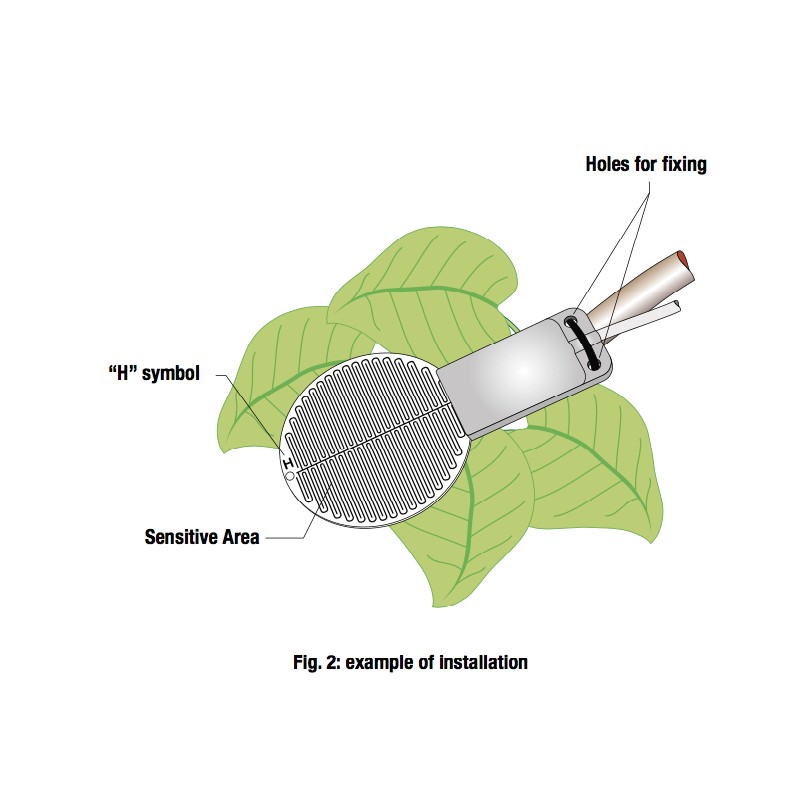

O sensor pode ser colocado dentro da folhagem da planta (a posição ideal depende do tipo de planta, mas de preferência colocá-la na camada de folhagem exterior) ou pode ser fixada em um mastro de estação meteorológica localizado perto da cultura Coloque o sensor com a superfície sensível para cima e conserte-o com um grampo ou parafusos usando os dois orifícios no suporte de plástico perto do cabo. Uma das duas superfícies sensíveis é distinguida pelo símbolo H (Alto) colocado perto do orifício na extremidade do sensor. As duas superfícies são funcionalmente idênticas, mas é conveniente colocar a superfície com o símbolo H voltado para lembrar mais facilmente a disposição das duas superfícies
O sensor deve estar inclinado a cerca de 30 ÷ 45 ° do solo, a fim de evitar a estagnação da condensação ou da água da chuva na superfície sensível e simular o estado atual do tipo de folha da cultura em exame.
Em caso de instalação em uma estação meteorológica, coloque o sensor em um suporte angular apropriado.
Certifique-se de que a superfície sensível não está em contato com folhas, ramos ou outros objetos.

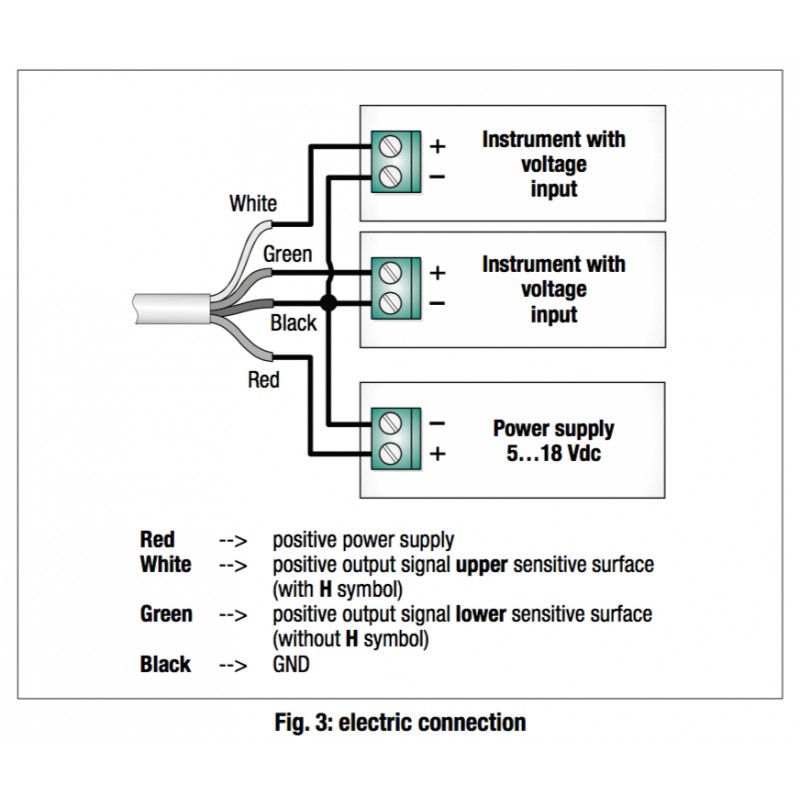

Conecte o cabo a um instrumento ou registrador de dados com entrada de tensão analógica e ative o sensor de acordo com a codificação de cores mostrada na figura 3.

Manutenção:

O sensor não requer manutenção especial. Recomendamos uma limpeza periódica da superfície sensível com água e detergente normal para evitar a acumulação de substâncias antiparasitas ou outros elementos presentes no ar que possam alterar a medida do sensor.


Dinâmica da fração da folha de umidade:

Para detectar o tempo de molhagem e / ou a secagem da folhagem, conecte o sensor a um registrador de dados com pelo menos duas entradas de tensão analógica (por exemplo, HD32MT.1, HD32MT.3 ou o sistema de log de dados sem fio HD35. ..), então comece a gravar as medições no registrador de dados. Ao verificar regularmente os dados gravados, é possível analisar e manter sob controle o comportamento ao longo do tempo do grau de umidade da folhagem.
Nota: Se a escala total da entrada de tensão analógica do registrador de dados for inferior a 3 V, coloque um divisor resistivo entre o sensor e o registrador de dados para reduzir a tensão de entrada do registrador de dados.

Códigos de ordem:

- HD3901.5: sensor de umidade da folha com superfície sensível dobro. Duas saídas analógicas 0,5 ... 3 Vdc (uma saída para cada uma das duas superfícies sensíveis). Fonte de alimentação 5 ... 18 Vdc. Grau de proteção IP 67. Complete com 4 pólos de cabo de 5 m com cabos abertos no final.

- HD3901.10: sensor de umidade da folha com superfície sensível dobro. Duas saídas analógicas de 0,5 ... 3 Vdc (uma saída para cada uma das duas superfícies sensíveis). Fonte de alimentação 5 ... 18 Vdc. Grau de proteção IP 67. Complete com 4 pólos de cabo de 10 m com cabos abertos no final.
