RHSS-48 Sensor Robusto Rotativo

- A carcaça do sensor robusto girando e o eixo do sensor podem ser modificados dependendo da exigência
- Este transdutor tem a opção de ter Span e Offset configuráveis com dois potes de recorte fornecidos na parte de trás do sistema para uma determinada variante.
- A classe de proteção do sensor padrão é IP65. No entanto, pode ser aumentado de acordo com os requisitos do usuário.

-- Técnico:

• Montagem:

- Existem dois tipos de arranjos de montagem disponíveis.
1) Servo de montagem: o slot de servo-montagem está disponível para fixar o transmissor, para o qual é necessário fazer 40 mm de furo em uma placa de espessura mínima de 2 mm em conjunto com um grampo para fixar o transmissor. Os suportes de montagem do codificador EMC48 estão disponíveis para o mesmo.
2) Montagem superior: 3 parafusos roscados M3 são fornecidos a uma diferença de 120 graus num PCD de 30 mm de diâmetro com uma inclinação de 5 mm. Para o qual é necessário um furo de 20 mm em uma placa de espessura mínima de 1 mm.
- Para obter o melhor desempenho do sensor, a carga radial no sensor deve ser mínima. Para fazer o desalinhamento entre o eixo do transmissor e o eixo, ele deve ser nulo.

• Material:

-- Mecânico:

• Características mecânicas:

-- Variantes elétricas:

• O / P analógico elétrico:

• PWM O/P:

• Análogos redundantes O / P:

• O / P incremental:

• Sensor SIP:

- O RHSS48-635SPI é um encoder Absoluto que age como um escravo e se comunica com o microcontrolador mestre de acordo com o protocolo SPI padrão.
- RHSS48-635SPI se comunica em transmissão de 16 bits
- De acordo com o protocolo SPI padrão, o RHSS48-635SPI se comunica com o protocolo mestre quando o pino MOSI está ativo alto ou os dados hexadecimais 3FFF são enviados no barramento e o pino CS precisa alternar de baixo para alto para um único pulso de clock.
- Após cada ciclo de comunicação, é obrigatório alternar o pino CS do maior para o menor.
- O RHSS48-635SPI possui um fornecimento de comunicação SPI de saída dupla e modo de comunicação PWM de 14 bits e resolução de 12 bits, respectivamente.
- O número de sensores pode ser conectado no modo de conexão de corrente de 4 fios ou (n + 3 conexões de cabo). entre em contato com o Sr. Pavan Kinariwala (pavankinariwala@gmail.com) para mais informações sobre o assunto.

• Sensor TWC:

- O RHSS22-635I2C é um encoder Absoluto que age como um escravo e se comunica com o microcontrolador mestre de acordo com o protocolo I2C padrão. Também é conhecido como comunicação de dois fios.
- O RHSS22-635I2C se comunica na transmissão de 8 bits.
- De acordo com o protocolo padrão, cada escravo (RHSS22-635I2C) possui um endereço escravo de 7 bits que é composto de dois pinos de endereço 1 e 2, enquanto os 4 bits restantes são sempre 0 e MSB é 1. Os pinos de A direção 1 e 2 são a direção menos significativa. Portanto, podemos usar no máximo 4 desses sensores em um modo de comunicação em cadeia com endereço de escravo, como 6555556pcp 6555555pcp6555566pcp6555565r
- O RHSS22-635I2C tem um fornecimento de comunicação I2C de saída dupla e modo de comunicação PWM de 14 bits e resolução de 12 bits, respectivamente.
- O RHSS22-635I2C comunica as informações do ângulo em dois ciclos. Ao enviar o endereço de registro 254 e 255. Para completar a informação ângulo, precisamos eliminar dois bits (6 e 7) do byte de dados recebidos após o envio do endereço de registro 255.

-- Variantes:

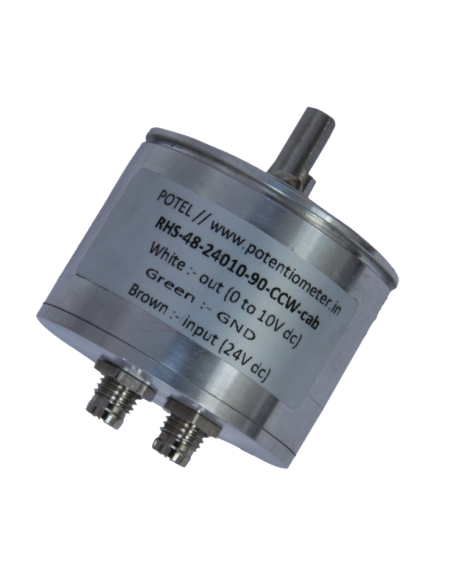

Analisador incremental analógico com codificador absoluto

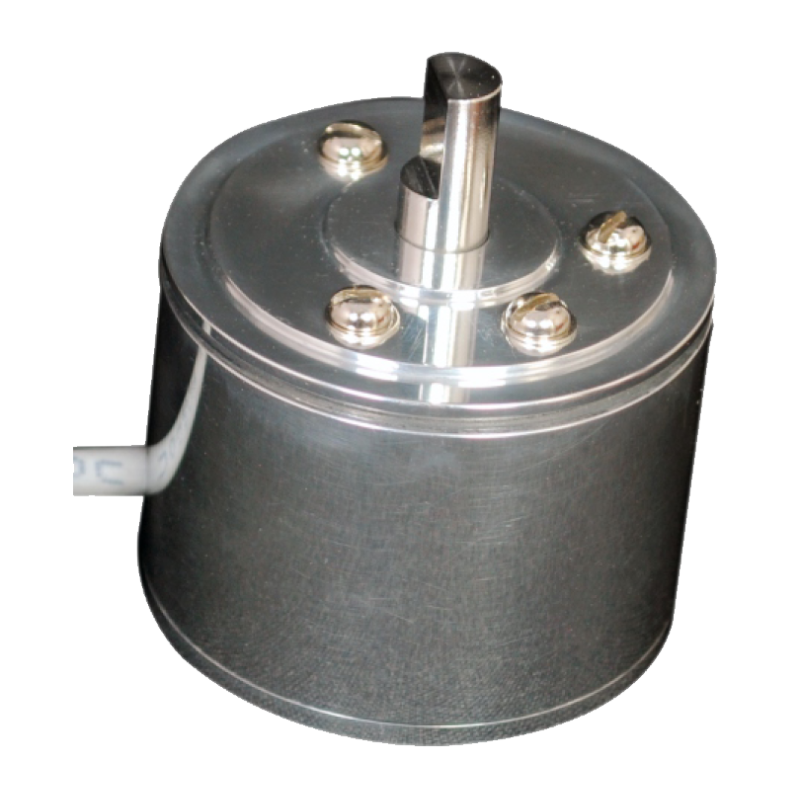

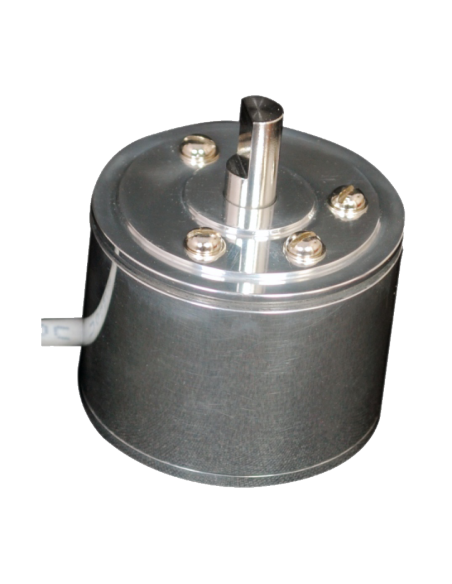

Codificador absoluto com saída do cabo e o eixo D
