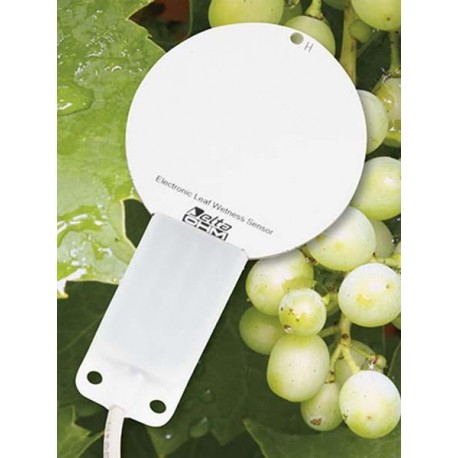

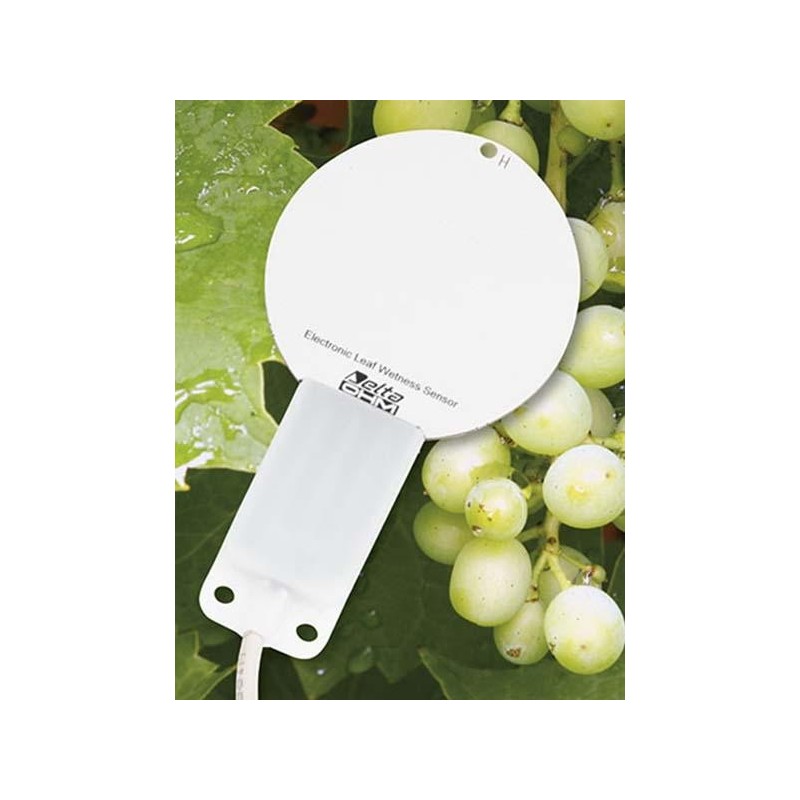

HD 3901 Sensor de Humedad de Hoja (0 - 100%)

El sensor de humedad de la hoja HD3901 detecta la presencia de condensación en su superficie sensible y se ha diseñado para reproducir de forma extremadamente precisa el comportamiento termodinámico de una hoja. El grado de humedad de la hoja es una información básica en los campos de agricultura y floricultura para determinar el tratamiento fitosanitario más apropiado para prevenir las infecciones por hongos que pueden afectar las plantas y cultivos en presencia de condensación en las hojas.
La superficie doble sensible permite determinar el grado de humedad tanto en la parte superior como en la inferior de la hoja, característica importante para obtener indicaciones precisas, ya que las dos caras de la hoja tienen diferentes tiempos de secado. Para garantizar una larga duración del sensor, la superficie del sensor está especialmente tratada para resistir a los agentes atmosféricos y a los agentes químicos presentes en los productos plaguicidas.
La placa de circuito, protegida dentro de una carcasa sellada hecha de material plástico, que permite obtener mediciones fiables incluso en entornos con alta condensación. El sensor ya viene con calibración de fábrica y no requiere ninguna calibración por parte del usuario. La salida es voltaje analógico de 0.5 ... 3 V con un cable de conexión fijo de 5 o 10 m. Fuente de alimentación 5 ... 18 Vdc.

Funcionamiento:

En la superficie sensible del sensor, se colocan dos electrodos en forma de rejilla. El sensor detecta el cambio de la constante dieléctrica entre los dos electrodos causado por la presencia de gotas de agua en la superficie.
Gracias a su principio de funcionamiento, el sensor HD3901 puede detectar incluso la presencia de pequeñas gotas de agua, a diferencia de los sensores comunes que se basan en la medición de la resistencia o la conductividad, que requieren que se detecte entre el dos electrodos (un tamaño mínimo).
Los materiales de construcción y el color blanco de la superficie sensible se han elegido para simular, de la manera más confiable posible, las propiedades térmicas y de radiación de una hoja real.
La salida de tensión analógica de 0,5 ... 3 V corresponde al grado de humedad 0 ... 100%. El grado (porcentaje) de humedad indica la cantidad de superficie sensible que cubre el agua en comparación con la superficie total del área sensible.

Instalación del sensor:

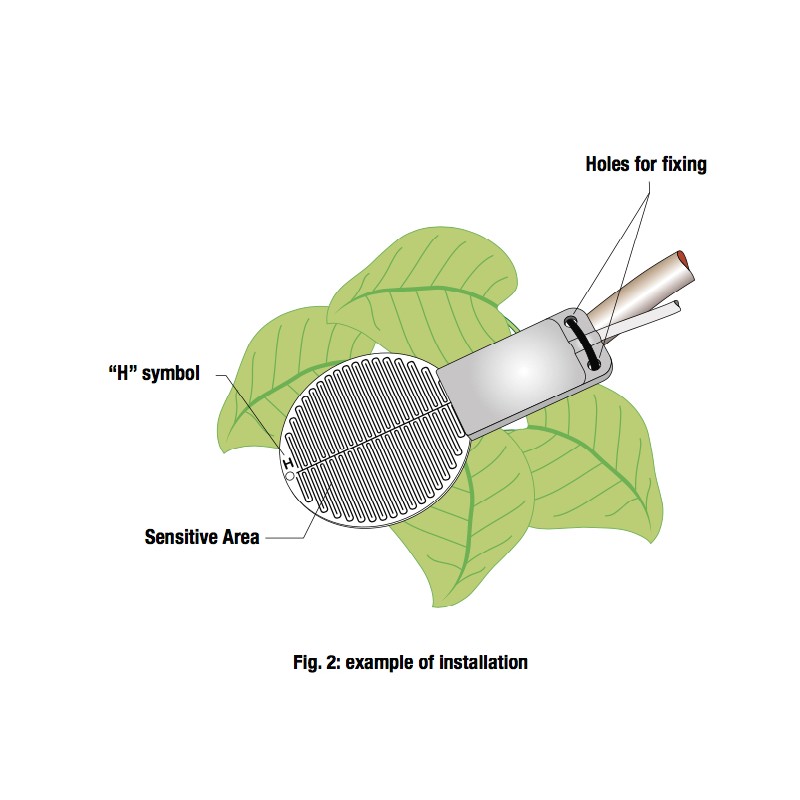

El sensor se puede colocar dentro del follaje de la planta (la posición óptima depende del tipo de planta, pero preferiblemente colóquela en la capa del follaje exterior) o se puede fijar a un mástil de estación meteorológica ubicado cerca de el cultivo Coloque el sensor con la superficie sensible hacia arriba y fíjelo con una abrazadera o tornillos utilizando los dos agujeros en el soporte de plástico cerca del cable. Una de las dos superficies sensibles se distingue por el símbolo H (Alto) colocado cerca del orificio al final del sensor. Las dos superficies son funcionalmente idénticas, pero es conveniente colocar la superficie con el símbolo H mirando hacia arriba para recordar más fácilmente la disposición de las dos superficies
El sensor debe estar inclinado a unos 30 ÷ 45 ° con respecto al suelo, a fin de evitar el estancamiento de la condensación o del agua de lluvia en la superficie sensible y simular el estado real del tipo de hoja del cultivo bajo examen.
En caso de instalación en una estación meteorológica, fije el sensor a un estribo de ángulo apropiado.
Asegúrese de que la superficie sensible no esté en contacto con hojas, ramas u otros objetos.

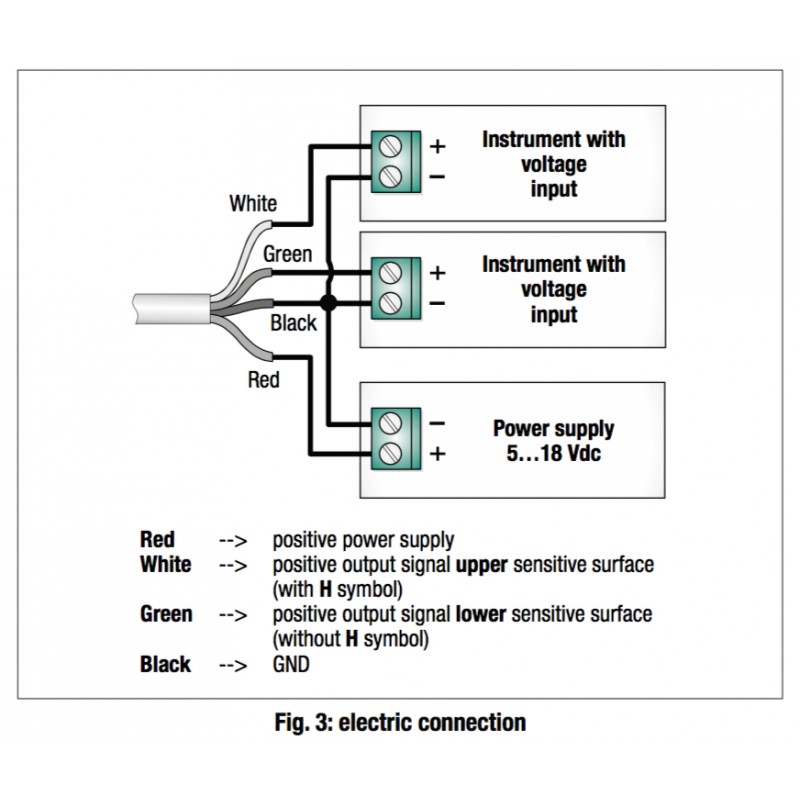

Conecte el cable a un instrumento o registrador de datos con entrada de voltaje analógico y encienda el sensor de acuerdo con la codificación de colores que se muestra en la figura 3.

Mantenimiento:

El sensor no requiere mantenimiento especial. Recomendamos una limpieza periódica de la superficie sensible con agua y detergente normal para evitar la acumulación de sustancias antiparasitarias u otros elementos presentes en el aire que podrían alterar la medición del sensor.

Dinámica del Grado de la Hoja de Humedad:

Para detectar el tiempo de mojado y / o secado del follaje, conecte el sensor a un registrador de datos con al menos dos entradas de voltaje analógicas (por ejemplo, HD32MT.1, HD32MT.3 o el sistema de registro de datos inalámbrico HD35 ...), luego comience a grabar las medidas en el registrador de datos. Al verificar regularmente los datos grabados, es posible analizar y mantener bajo control el comportamiento en el tiempo del grado de humedad del follaje.
Nota: Si la escala total de la entrada de voltaje analógico del registrador de datos es inferior a 3 V, coloque un divisor resistivo entre el sensor y el registrador de datos para reducir el voltaje de entrada del registrador de datos.

Códigos de Pedido:

- HD3901.5: Sensor de humedad de la hoja con doble superficie sensible. Dos salidas analógicas 0.5 ... 3 Vdc (una salida para cada una de las dos superficies sensibles). Fuente de alimentación 5 ... 18 Vdc. Grado de protección IP 67. Completo con 4 polos de 5 m de cable con cables abiertos en el extremo.

- HD3901.10: Sensor de humedad de la hoja con doble superficie sensible. Dos salidas analógicas de 0.5 ... 3 Vdc (una salida para cada una de las dos superficies sensibles). Fuente de alimentación 5 ... 18 Vdc. Grado de protección IP 67. Completo con 4 polos de 10 m de cable con cables abiertos en el extremo.
